工業爐無線遠程監控系統
一、開發背景
目前，生產車間作業時面臨如下問題：- 生產過程中所有設備運行數據無法集中監控；
- 生產過程中所有設備運行狀態無法集中監控；
- 耽誤產品生產時間，影響生產效率；
- 設備故障處理不及時；
- ? 采用PLC+HMI+無線遠程模塊控制實時監控現設備數據信息；
- 采用無線遠程物聯網模塊，實時上報設備數據信息給監控中心；
- 采用電腦監控軟件+手機APP軟件可雙向監控設備運行中的數據、狀態信息并把報警內容以短信發/微信的形式發送給企業生產人員或企業領導。
二、客戶要求
以現有真空工業爐（石墨化爐、炭化爐、真空燒結爐、粉末冶金爐）為例，實現設備數據、狀態實時監控、安全高效生產。三、控制系統概述
本控制系統以用戶現有真空工業爐（石墨化爐、炭化爐、真空燒結爐、粉末冶金爐）設備，通過PLC+HMI+無線遠程模塊控制實時監控現場設備數據信息，采用無線遠程物聯網模塊，實時上報生產中設備的數據給生產監控中心，以電腦監控軟件+手機APP軟件實現雙向監控設備運行中的數據、狀態信息并把報警內容以短信發/微信的形式發送給企業生產人員或企業領導。本控制系統為無線遠程集中監控系統可實現對現場工業爐或生產設備的集中監測及監控，提高生產效率，降低事故率，減少故障處理時間、減少現場操作人員、提高經濟效益。
本控制系統主要畫面內容有：監控主畫面、實時，歷史曲線畫面、實時，歷史報警畫面、參數設置畫面、工藝參數畫面、輸入輸出畫面。
四、工業云平臺構架
4.1移動手機端遠程監控
五、控制系統網撲圖
六、控制系統硬件配置
本控制系統采用西門子PLCsmart200、工控機、HMI觸摸屏、無線物聯網模塊、TPLINK路由器等通過無線以太網的通訊方式實現設備數據、狀態實時監控一體化，提高生產效率、。1：HMI 2：西門子PLC 3：無線遠程模塊
4：研華/研祥工控機5：大尺寸液晶電視顯示器

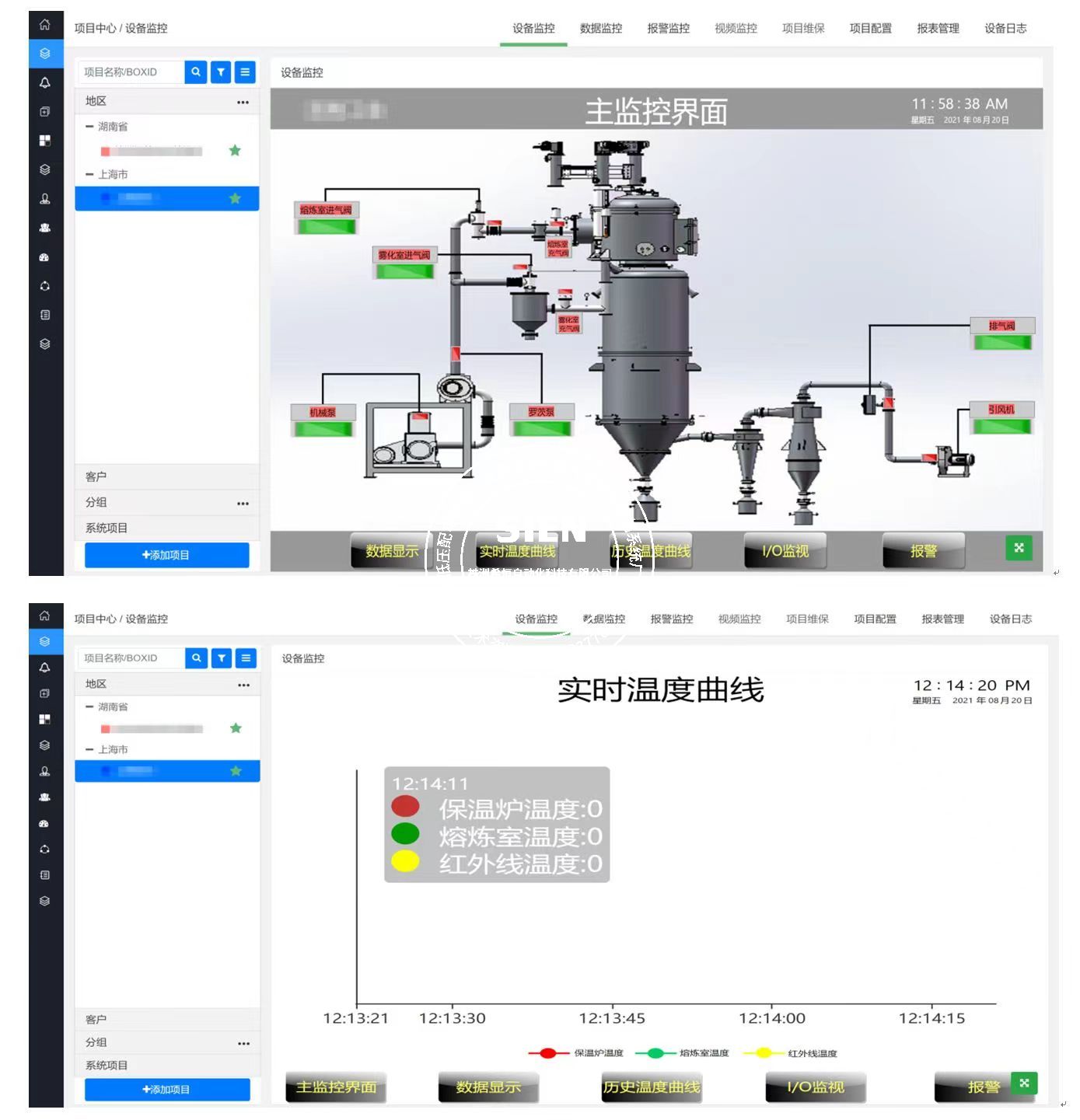

七、電腦云組態界面展示
電腦端控制項目1展示
八、手機移動端界面展示
手機端監視項目1展示
