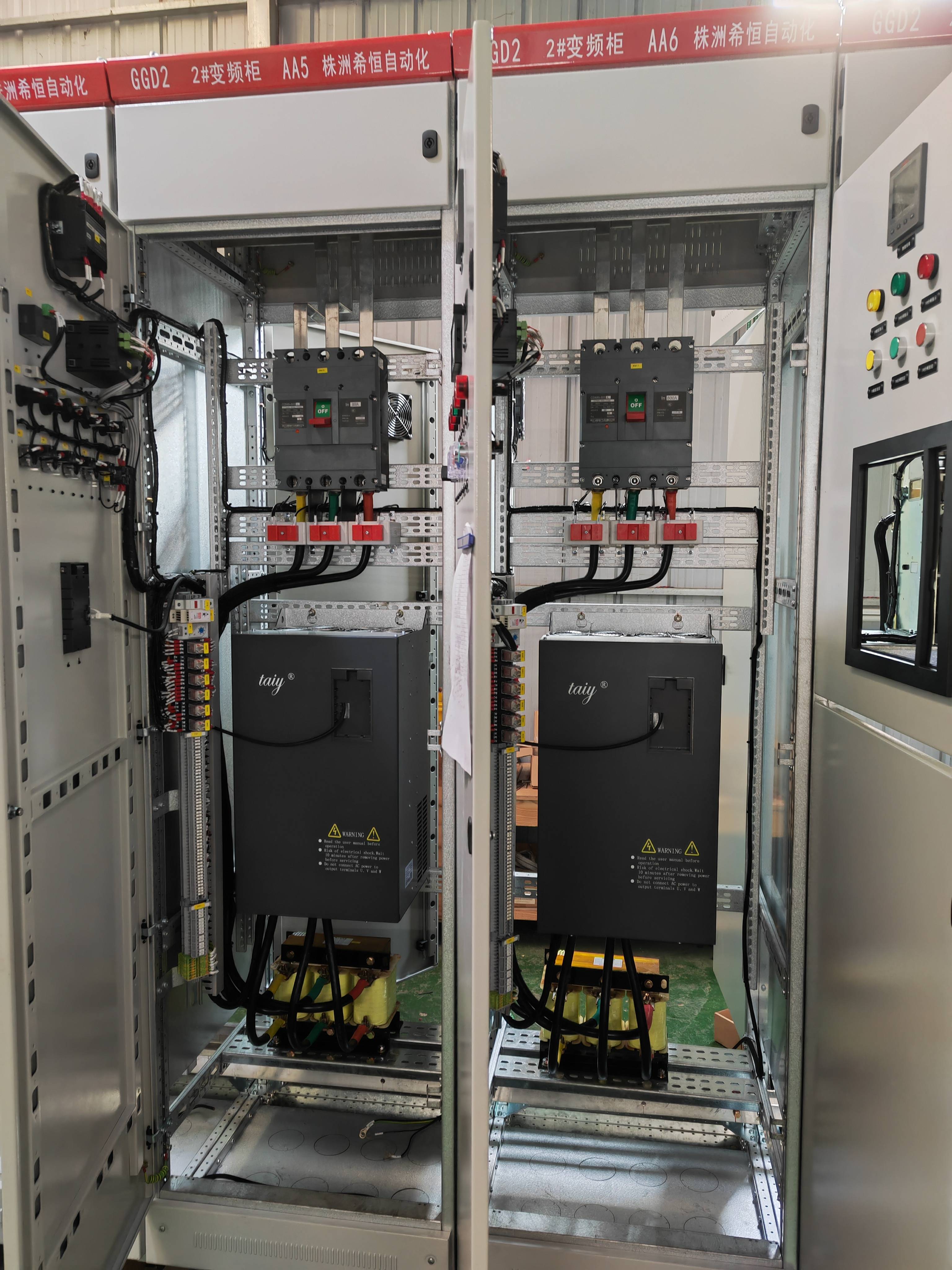

變頻柜（變頻器控制柜）
一、產品概述變頻器控制柜（變頻器柜、變頻柜）主要應用于冶金、化工、石油、供水、礦山、建材、電機行業等泵類、風機、空氣壓縮機、軋鋼機、注塑機、皮帶運輸機等。
變頻器控制柜采用西門子，ABB，施耐德，安川，三菱，松下，臺達，富士，匯川等廠家的變頻器而開發的電氣控制柜，根據客戶現場工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等，根據客戶現場工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。
二、產品參數
輸入電壓：3PH AC380V 50/60Hz
輸出電壓：3PH AC0-380V
控制頻率：0-600Hz
額定功率：1.5kW-185kW
額定電流：3A-400A
控制方式：根據用戶現場工況要求可定制
保護功能：缺相、過流、過壓、欠壓、過熱、短路等
安裝方式：立柜式（尺寸可根據客戶需求定制）
三、產品功能特點
1、 電源切換與保護變頻柜中設有低壓塑殼斷路器與進線電源相連，除能完成接通和分?jǐn)嚯娐吠猓蓪?duì)電路和變頻器發生的短路，過載進行保護。并可在維護時切斷電源。
2、 啟、停控制功能變頻柜面板上設置變頻啟動，變頻停止按鈕，用于變頻裝置的運行控制，便于現場操作。
3、 頻率（速度）調整變頻柜面板上設置頻率調整電位器，可以很方便的手動調節變頻器的輸出頻率，用以控制電機轉速
頻率表
4、 表頭顯示變頻柜面板上設置電壓表，電流表,頻率表和各種指示燈如電源指示，報警指示，運行指示，工頻指示，實現對變頻器輸入電壓、輸出電流、輸出頻率和各種工作狀態的監測。
5、 備用工頻切換用戶可選擇有備用工頻切換的變頻柜、當變頻器出現故障時，通過自動控制回路將電動機切換至工頻電源（此方式可選擇手動/自動，工頻啟動裝置大于15KW用軟啟動器實現）
6、 多種控制功能可根據系統工況在變頻柜面板上設置多種控制按鈕和指示燈如正轉、反轉、電機增速、電機減速、點動正轉、點動反轉、手動/自動、緊急停止、變頻/工頻、PLC控制，觸摸屏等。
7、 加裝外圍設備根據工況需要可在變頻柜內安裝交流輸入電抗器，輸出電抗器，直流電抗器及EMI濾波器，制動單元，制動電阻，接觸器，中間繼電器，熱繼電器，可編程控制器（PLC）,可編程操作終端（GOT），電度表，散熱風扇等。
8、 安全防護將變頻器安裝在變頻柜內，可以減少環境污染，減少觸電危險，起到較好的防護作用。
9、 整齊美觀將變頻器安裝在變頻柜中，并與其他低壓配電柜的尺寸相同，顏色一致，保持配電設施與控制裝置的協調，整齊，美觀。

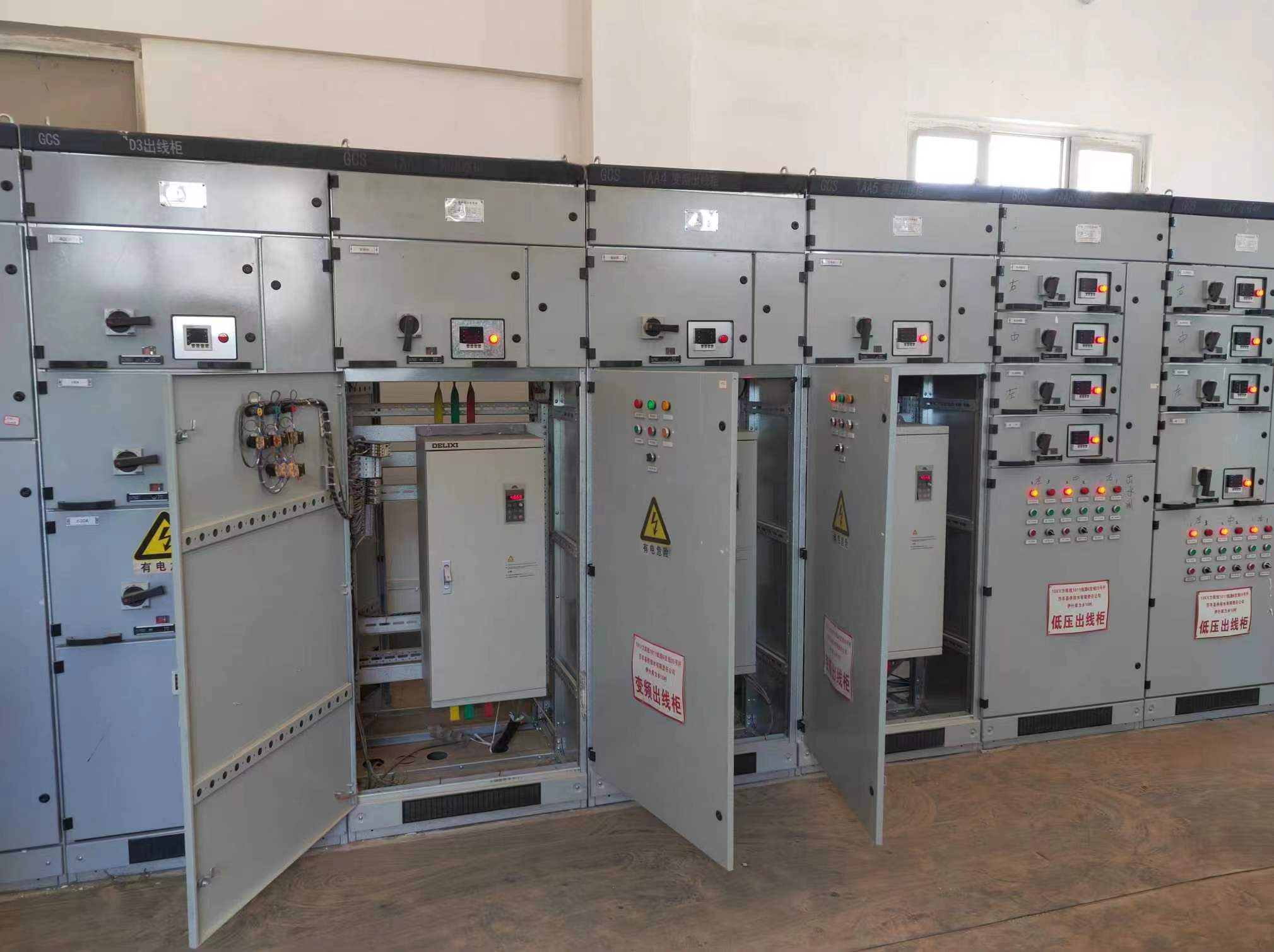

四、變頻柜應用場景：風機、水泵變頻調速及恒壓供水場景
1. 煤礦通風，隧道通風；
2. 引風機系統；
3. 高層建筑，城鄉居民小區，企事業等生活用水；
4. 各類工業需要恒壓控制用水，冷卻水循環，熱力網水循環，鍋爐補水等；
5. 中央空調系統；
6. 自來水廠增壓系統；
7. 農田灌溉，污水處理，人造噴泉；
8.各種流體恒壓控制系統。
