產品簡介
智能型抽濕裝置是采用半導體制冷除濕方式，主動將密閉空間的潮濕空氣在風扇的作用下吸入除濕風道，空氣中的水汽經過半導體制冷機構后冷凝成水，再通過導水管排出柜體，可以達到很好的除濕效果。通過減低空氣中含水量，使相對濕度和絕對濕度同時下降，幾乎不提高溫度，不產生溫差帶來的負面影響，從根本上杜絕或減少了事故的發生，也不會因高溫而加速柜內器件及柜體的老化。智能型除濕裝置把被動防止凝露方式,改為主動引導凝露，有效的防止柜內設備老化、絕緣強度降低、二次端子擊穿、材料霉變及鋼結構件銹蝕等安全隱患，保證電網安全運行。
設備內部發生凝露引起爬電、閃絡事故，一般發生在以下幾種情況：一是地區濕度高，天氣溫度變化大，開關柜底部濕潤，有的電纜溝甚至有積水；二是有的開關柜在地下室，濕度高，柜體內溫度特別是接近地面的溫度低于環境溫度；三是有的設備處于暫時停運狀態，電氣柜內小環境溫度就比四周環境溫度低，在其表面就極易形成結露，在這種情況下，一旦送電投運，事故就隨之發生。 為保證電網系統的安全運行，電氣設備的長壽命、安全有效使用，電力系統對柜內防潮、防凝露提出了更高要求。
應用范圍
1、GIS控制柜、高低壓控制柜、高低壓開關柜、環網柜、戶外端子箱、機械控制柜、箱式變電站、干式變電站等電氣設備；
2、集成電路，硅晶體，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，計算機板卡防潮儲存；
3、物理化學儀器、實驗材料、絕緣材料的防潮管理，化學品、藥品、食品、纖維、生物制劑的防潮儲存。
產品特點
1、 體積小、重量輕、安裝方便快捷；
2、 自動運行與手動除濕功能切換、溫度啟動值和除濕啟動值可調；
3、 除濕風道主動引凝、排出氣體加熱降濕，有效達到了對電氣柜密閉空間防潮除濕的綜合治理；
4、 濕度、溫度傳感器24小時實時采樣，超出設定啟動值自動引凝；
5、 濕度、溫度設置具有記憶功能，不會因為停開機而消失；
6、 故障顯示功能，可快速查找故障點保證正常運行；
7、 采用專用防潮元件，外殼采用304不銹鋼結構，保證在潮濕環境下正常工作；
8、 屏蔽隔離技術的運用，符合GB / T17626-2008的3級標準，保證能夠在強電磁場下工作；
9、 除濕引凝管路，可把引凝后的水排出柜外，同時也可采用儲液袋柜外收集。
10、型號帶“T”的具有加熱功能，當檢測到箱體環境溫度低時，抽濕裝置內部的風機和PTC加熱器啟動工作。
11、型號帶“W”的具有無線遠程控制功能，可遠程控制、調節運行參數以及故障上報功能，無線傳輸的距離2000米（空曠條件下測試）。
型號及功能
|
型號
|
03
|
04
|
06
|
|
除濕功率
|
30W
|
40W
|
60W
|
|
其他功能
|
型號后面帶T表示帶低溫加熱功能；
型號后面帶W表示帶無線控制功能；
|
技術參數
|
數據名稱
|
技術參數
|
數據名稱
|
技術參數
|
|
工作電源
|
AC220V
|
除濕效率
|
450mL/日（35℃
RH=80%工況下）
|
|
加熱功率
|
50～500W
|
除濕溫度
|
5℃～45℃
|
|
功率
|
38W，48W，68W
|
工作溫度
|
-25℃～85℃
|
|
濕度檢測范圍
|
20%RH～98%RH
|
溫度檢測范圍
|
-25℃～125℃
|
|
除濕啟動值
|
45%RH~98%RH
(出廠設定65%RH)
|
溫度啟動值
|
1℃～55℃
(出廠設定5℃)
|
|
濕度測量精度
|
±3%RH
|
溫度測量精度
|
±0.4℃
|
|
顯示方式
|
雙排3位數顯
|
顯示分辨率
|
0.1
|
|
外殼材質
|
304不銹鋼
|
外形尺寸
|
115×78×200mm
（寬X深X高）
|
|
凈重量
|
1.8kg
|
導水管
|
硅膠D12mm 、L2m
|
工作原理
YHC-800智能型抽濕裝置由電源系統、送風系統、半導體制冷器、溫濕度檢測控制回路、加熱回路、無線模塊及排水管路組成。
1、除濕原理
當潮濕空氣經風扇吸入后，通過特殊設計的風道流動，先經半導體制冷器降溫結露，制冷器的結露在重力作用下滴入引水槽，再由導水管流出柜外。在設定啟動值內經過充分循環除濕，使柜內空氣濕度降至結露點以下，完成整個防潮引凝加熱過程。同時，智能型除濕裝置信號采集傳感器外置，能實時準確的采集到柜內的真實濕度，保證智能型除濕裝置在柜內將要達到凝露條件時提前啟動除濕。
2、低溫加熱功能
當箱體溫度低于設定的啟動值時，抽濕裝置啟動內部加熱器回路（加熱器外接，功率可接50～500W），直到箱體溫度升高到設定啟動值加5℃時，加熱器回路停止工作。
3、無線遠程控制功能
當具有無線控制功能的抽濕裝置收到主控室的數據時，分析數據后馬上回復數據給主控室，無線通訊可達2000米。

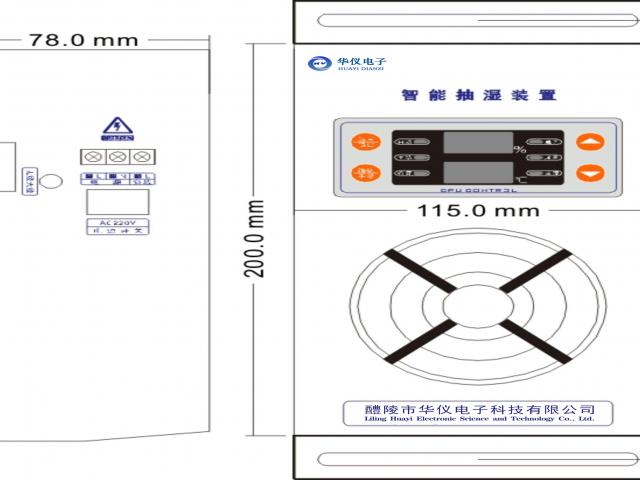

安裝圖
