貴州某供水工程凈水廠自控系統

一、項目概述
     工程設計規模為2.14萬m3/d。主要內容包括：新建高位水池、配水井、絮凝斜管沉淀池、V型濾池、反沖洗設備房、清水池、排水排泥池、加藥間、電氣、自控等。

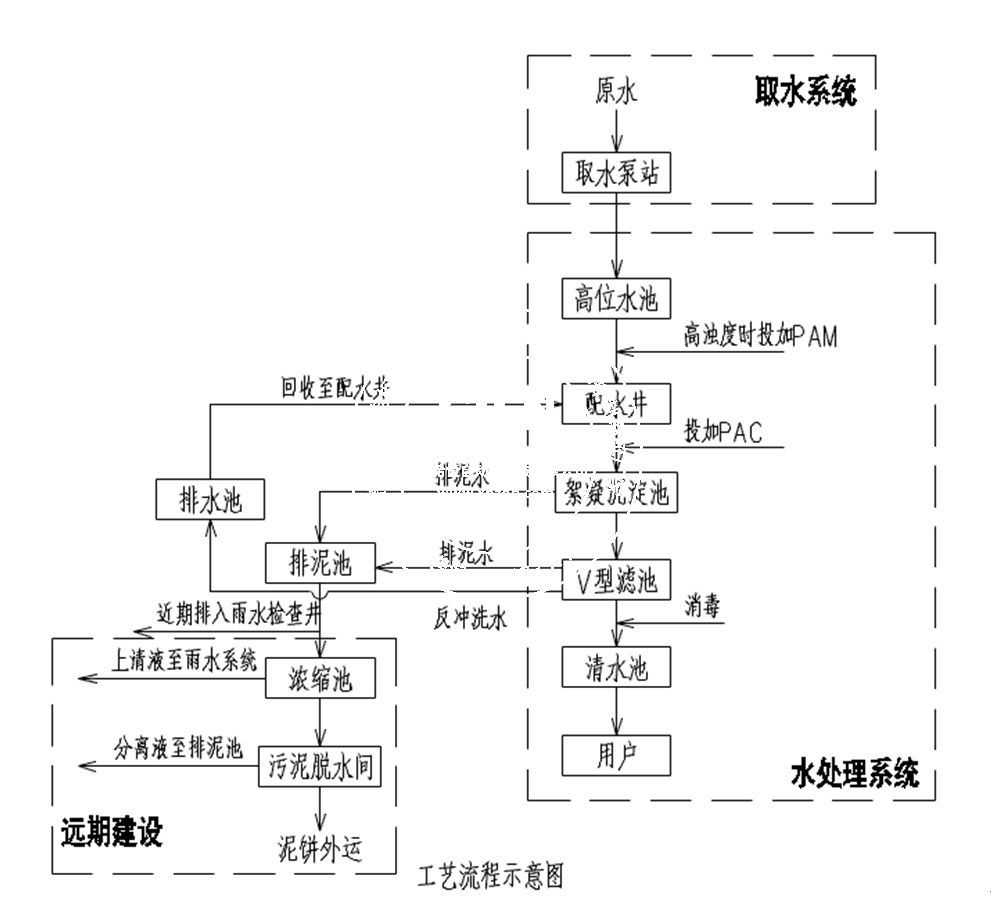

      本水廠凈水工藝流程為：加壓取水——高位水池——配水井——絮凝沉淀池——V型濾池——清水池——用戶。

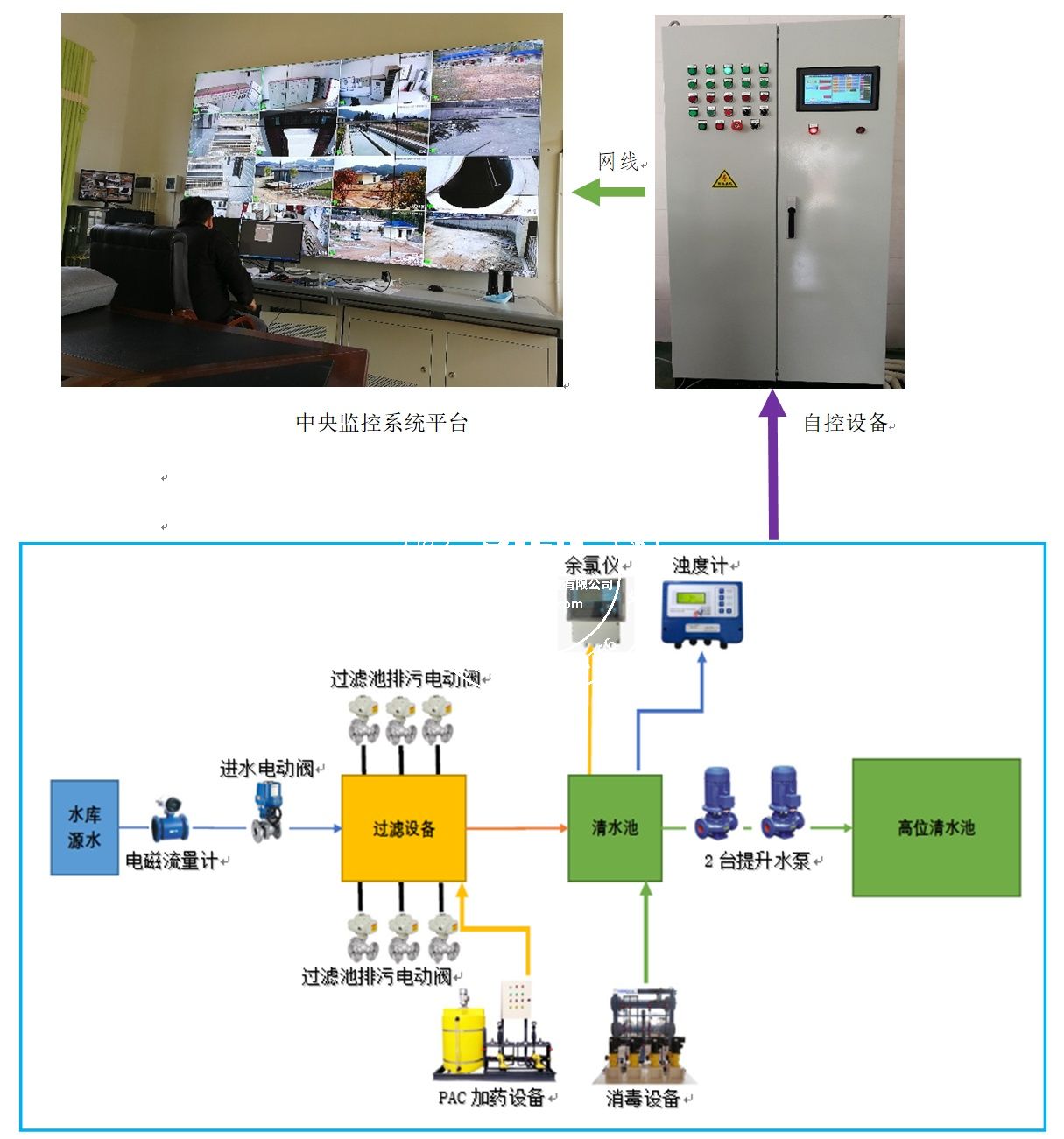

結合工藝設計及圖紙，本項目的自控分三大部分組成：整廠自控設備及系統、整廠中控設備及系統、整廠可視化遠程監控系統。

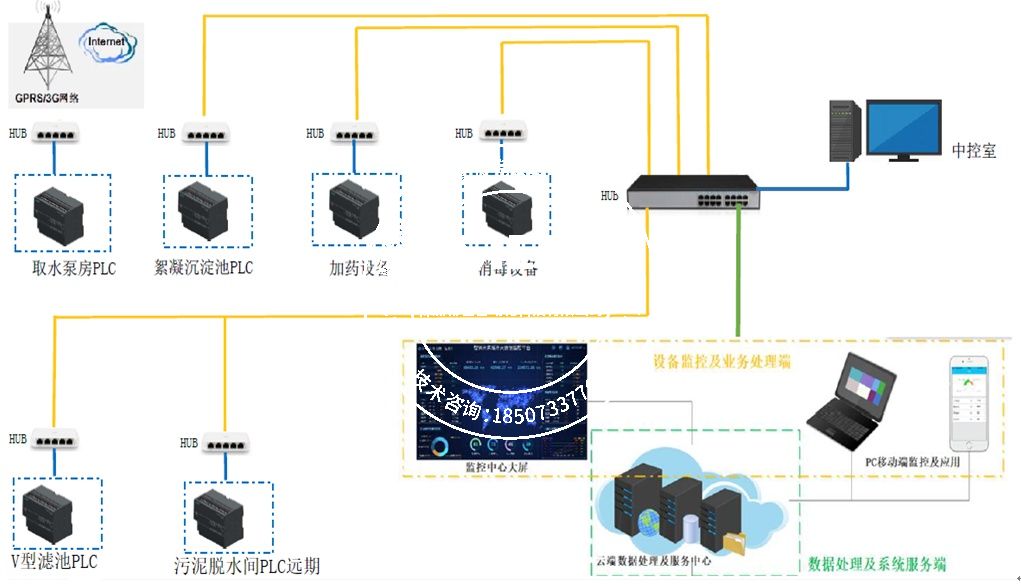

二、整廠自控設備及系統構成圖
